BQ71F對夾式保溫球閥型號及保溫球閥主要參數

發布日期：[2021-05-07] 點擊率：

BQ71F對夾式保溫球閥采用了一體式絕熱結構設計，可保持熱空氣和冷空氣更均勻。與常規球閥相比，保溫球閥體積更小，體積更輕，無泄漏且氣密性更高。為了保溫使用碳鋼管焊接而不是鑄造。它具有更高的耐壓性和堅固性。保溫閥體的外部焊接有保溫連接管，蒸汽或冷水的zui大壓力為1MPa。

BQ71F對夾式保溫球閥具有較好的絕熱和絕熱性能。除直徑減小的保溫球閥外，閥徑和管徑相同，介質呈線性流動且有阻力。因為尺寸小，所以可以地減少管道中的介質的熱損失，因此易于固化并且作為高粘度液體介質表現出優良的性能。對夾式保溫球閥主要用于化學，石化，制藥和冶金等系統管道，其主要功能是輸送在室溫下固化和結晶的介質。

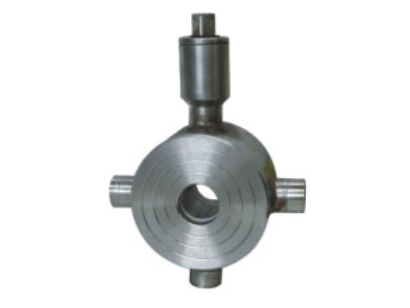

BQ71F對夾式保溫球閥

BQ71F對夾式保溫球閥型號、保溫球閥零件材料及主要參數

公稱壓力或壓力級		產品型號
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150(LB)C	BQ71F-150(LB)P	BQ71F-150(LB)P8	BQ71F-150(LB)P3	BQ71F-150(LB)R	BQ71F-150(LB)R8	BQ71F-150(LB)R3
10K		BQ71F-10(K)C	BQ71F-10(K)P	BQ71F-10(K)P8	BQ71F-10(K)P3	BQ71F-10(K)R	BQ71F-10(K)R8	BQ71F-10(K)R3
主要零件材料	閥體	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球體、閥桿	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　對位聚苯
	填料、墊圈	V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況	適用介質	重油、膠類等	硝酸腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
適用工況	適用溫度	-28-300℃
配管法蘭		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212
